Управляющий вычислительный комплекс «Диалог-УВК»


Управляющий вычислительный комплекс «Диалог-УВК» обеспечивает выполнение функций систем «Диалог» по контролю состояния объектов и управлению маршрутами,  стрелками, светофорами и другими объектами станции и прилегающих перегонов с соблюдением требований безопасности движения поездов.

УВК «Диалог» построен на базе двух микроЭВМ БМ-1602, работающих в режиме горячего резервирования по принципу ограниченного функционирования комплекта, находящегося в резерве.

Принцип ограниченного функционирования заключается в том, что БМ-1602, находящаяся в горячем резерве, не выполняет функций управления технологическим процессом, а находится в состоянии ожидания, сохраняя при этом функции контроля и самодиагностики. Выбор режима функционирования каждой БМ-1602 осуществляется узлом контроля работоспособности (КР), реализованным на реле  1-го класса надежности. Приоритет режима функционирования БМ1 или БМ2 отсутствует.

Управление технологическим процессом осуществляется на основании анализа состояния объектов контроля (ОК) с последующим воздействием на объекты управления (ОУ).



Обе БМ-1602, управляющая и резервирующая, во время работы находятся в состоянии постоянного информационного обмена, который необходим для исключения нарушения технологического процесса при переключениях режимов работы БМ-1602. Обмен информацией между БМ-1602 осуществляется циклически.

БМ-1602 представляет собой моноблочную конструкцию и имеет многомодульную структуру с шинной организацией.

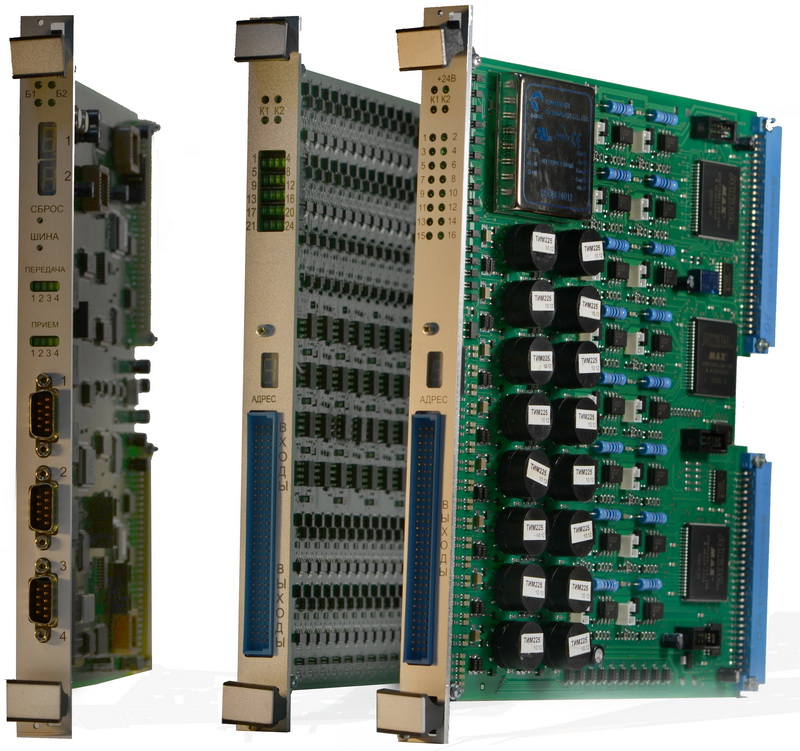

БМ-1602 содержит: блок питания (БП); модуль центрального процессора (ЦП); модули токовых выходов-входов (ТВВ); модули безопасных выходов (БВых); модули релейных выходов (Вых.Р40). Количество интерфейсных модулей соответствующих типов зависит от конкретной задачи.

Электрическое питание УВК осуществляется от источника переменного тока с частотой 50 Гц напряжением 220В (УЭП-Ф). Предусмотрено резервное питание от источника постоянного тока напряжением 24В (станционная батарея).

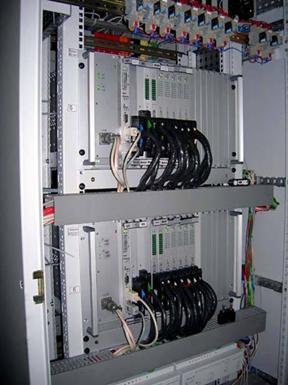

УВК «Диалог» конструктивно представляет собой негерметичный заземленный металлический шкаф, внутри которого размещено следующее оборудование: две БМ-1602, узел контроля работоспособности, коммуникационное оборудование, световая сигнализация, релейный блок контроля питающих полюсов, контрольно- измерительная аппаратура, панель предохранителей, коммутационные элементы, устройство кондиционирования воздуха и т.д.

Коммуникационное оборудование (модемы, преобразователи, коммутаторы) выбирается и конфигурируется с учетом требований по обеспечению безопасности (защита передаваемой информации от искажений, исключение влияния на работу устройств ЭЦ и узлов увязки БМ-1602 с ними). При размещении и подключении коммуникационного оборудования учитываются требования по помехоустойчивости, помехоэмиссии и электробезопасности (заземление, экранирование, изоляция).

Коммутационные элементы служат для соединения цепей УВК с цепями ЭЦ. При этом они обеспечивают дополнительную защиту цепей УВК от перенапряжений, электростатических воздействий и помех.

Устройство кондиционирования воздуха обеспечивает поддержание температуры рабочего воздуха внутри шкафа УВК в заданных пределах. Обеспечение температурного режима позволяет улучшить условия работы и повысить надежность коммуникационного оборудования и микроЭВМ БМ-1602.
