Микропроцессорная централизация МПЦ «Диалог»

МПЦ «Диалог» предназначена для оборудования станций устройствами управления стрелками и светофорами при новом строительстве, при полной или частичной реконструкции, а также для подключения станционных устройств к системам интервального регулирования движения поездов.

МПЦ «Диалог» содержит:

  • управляющий вычислительный комплекс (УВК) «Диалог-УВК»;
  • исполнительные устройства;
  • напольные устройства;
  • устройства электроснабжения;

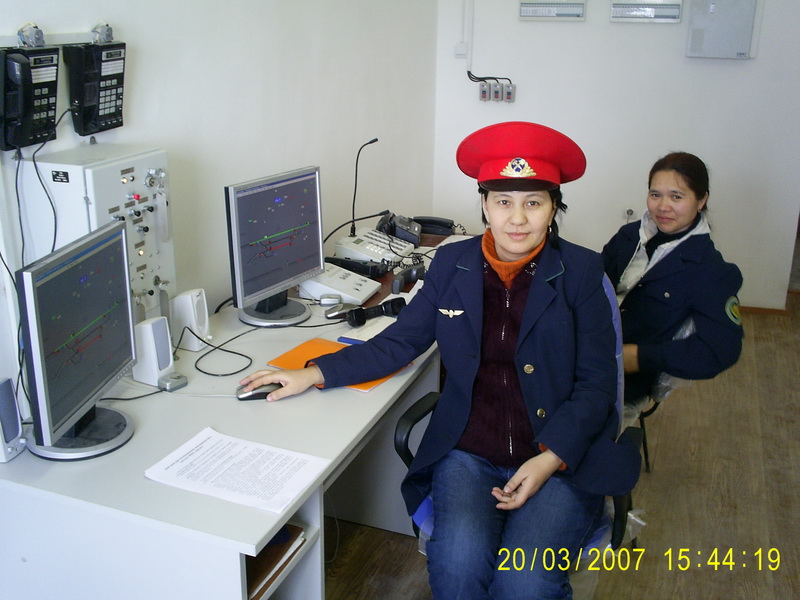

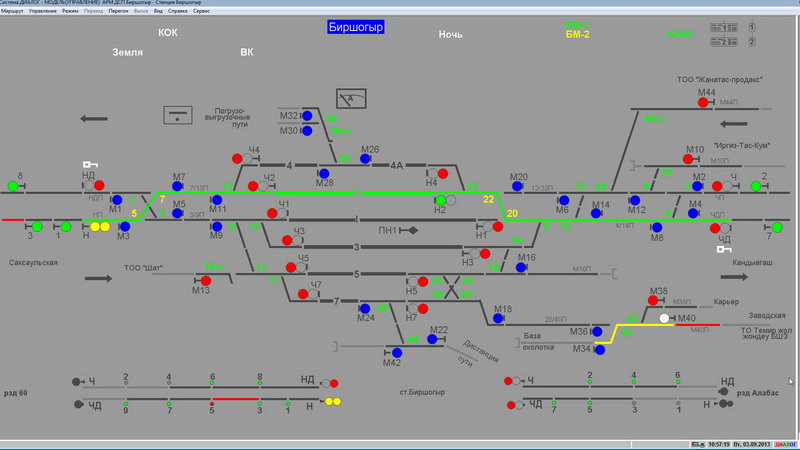

  • автоматизированное рабочее место дежурного по станции, включая пульт ответственных команд;
  • автоматизированное рабочее место электромеханика;
  • устройства увязки с системами интервального регулирования движения поездов, ДЦ и ДК.

Структурная схема МПЦ «Диалог» аналогична структурной схеме РПЦ «Диалог-Ц». Основные различия МПЦ «Диалог» и РПЦ «Диалог-Ц» заключаются в программном обеспечении АРМ-ов и УВК.

Управляющий вычислительный комплекс «Диалог-УВК» обеспечивает:

  • сбор данных о состоянии объектов и создание массивов данных, необходимых для обеспечения управления и контроля;
  • проверку допустимости поступающих с АРМ ДСП команд (проверку зависимостей на программном уровне);
  • управление исполнительными устройствами;
  • взаимодействие с системами интервального регулирования движения поездов, ДЦ, ДК, СПД ЛП, МАЛС, диагностики, УКСПС, КГУ и др.

УВК имеет следующую конфигурацию: - первая и вторая безопасные микроЭВМ БМ-1602, увязанные со схемами управления и контроля состояния объектов СЦБ (рельсовые цепи, стрелочные приводы, сигналы и др.).

УВК осуществляет установку, замыкание, отмену, контроль проследования и размыкания маршрута.

Исполнительные устройства могут быть релейные или микроэлектронные.

Релейные исполнительные устройства управления и контроля состояния объектов ЭЦ (рельсовые цепи, стрелочные приводы, светофоры и др.) строятся на реле в соответствии с требованиями управления объектами действующих  релейных систем ЭЦ.

МПЦ «Диалог» имеет развитую систему диагностики, которая фиксирует, оповещает и протоколирует неисправности и предотказные состояния устройств СЦБ и УВК.

При включении МПЦ «Диалог» в участок ДЦ в качестве коммуникационного оборудования используется универсальный коммуникационный контроллер MOXA.

Внедрение МПЦ «Диалог» включает поставку оборудования, адаптацию программного обеспечения, проектные, строительно-монтажные и пуско-наладочные работы, гарантийное обслуживание в течение двух лет, а также послегарантийное сопровождение.
